主體結構工程檢測

電磁感應法

鋼筋在混凝土結構中主要承受拉力并賦予結構以延性,補償混凝土抗拉能力低下和容易開裂及脆斷的缺陷。因此,混凝土中的鋼筋直接關系到建筑物的結構安全和耐久性?；炷林械匿摻钜殉蔀楣こ藤|(zhì)量鑒定和驗收所必檢的項目,《混凝土結構工程施工質量驗收規范》GB50204也明確規定了必須抽取一定數量的梁、板類構件進行鋼筋保護層厚度的檢測,以作為結構實體檢驗的內容。電磁感應法是人工向混凝土構件發射脈沖電磁波并對其內部的金

  • 工作要求： 檢測前,應根據設計資料,確定檢測區域內鋼筋可能分布的狀況,選擇適當?shù)臋z測面。檢測面應清潔、平整。對有飾面層的構件,將其清除后在混凝土面上進行檢測。大部分鋼筋探測儀在檢測前都要進行預熱和調零,調零時探頭應遠離金屬物體。在檢測過程中, 要經常檢查鋼筋探測儀的零點狀態。
  • 技術標準： 《混凝土結構工程施工質量驗收規范》GB50204 《混凝土中鋼筋檢測技術規程》JGJ/T 152
  • 檢測目的： 確定混凝土內部鋼筋的位置和埋深(即保護層厚度)

鋼筋在混凝土結構中主要承受拉力并賦予結構以延性,補償混凝土抗拉能力低下和容易開裂及脆斷的缺陷。因此,混凝土中的鋼筋直接關系到建筑物的結構安全和耐久性?；炷林械匿摻钜殉蔀楣こ藤|(zhì)量鑒定和驗收所必檢的項目,《混凝土結構工程施工質量驗收規范》GB50204也明確規定了必須抽取一定數量的梁、板類構件進行鋼筋保護層厚度的檢測,以作為結構實體檢驗的內容。

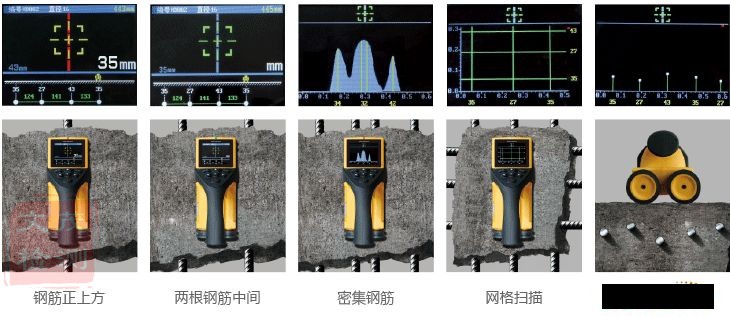

電磁感應法是人工向混凝土構件發射脈沖電磁波并對其內部的金屬物(如鋼筋)產生電磁感應作用，從而使該金屬物產生感應電流，于是在其周圍形成二次電磁場，通過專業儀器觀測感應電磁場的變化或異常即可確定混凝土內部鋼筋的位置和埋深(即保護層厚度)。

采用本檢測方法時,鋼筋最小凈間距t與鋼筋保護層厚度c之比應≥1。

當鋼筋保護厚度在60mm以內時,同一位置三次測定值的最大值與最小值的偏差應不大于2mm.。

 鋼筋檢測時應避開多層、網絡狀鋼筋交叉點及鋼筋接頭位置。

鋼筋檢測時應避開混凝土中預埋設鐵件、金屬管等鐵磁性物質。

檢測面應為混凝土表面，并應清潔、平整，當混凝土表面粗糙不平影響測量精度時，應使混凝土表面達到混凝土驗收標準的要求后進行測量。

鋼筋檢測時應避開強交變電磁場（如電機、電焊機等）以及測點周邊較大金屬結構對檢測結果的影響。

混凝土中鋼筋嚴重銹蝕時，不應采用電磁感應法檢測鋼筋保護層厚度。

當鋼筋保護層厚度小于10mm時，應加墊非鐵磁性墊塊進行檢測。
